窯體長度：40-95m
生產能力：180-10000t/d
電機功率：55-950×2kw
適用物料：白云石、河沙、銅礦石、磁黃鐵礦、赤鐵礦、褐鐵礦、鉬礦石、鐵礦石、石灰石、粘土等
服務熱線：0371-67772626
獲取優惠報價型號齊全可定制，歡迎來廠參觀
國家環保標準
白云石是自然界中極為常見的重要非金屬礦物之一，其主要與石膏、石鹽等礦物共生存在，多呈現為灰白色，并伴有玻璃光澤。經過加工后，被廣泛應用于化工、冶金、陶瓷、環保、玻璃、節能、陶瓷、耐火材料等諸多領域，隨著經濟水平不斷提高，其應用價值將進一步提升。
.jpg)
天然白云石并不能直接被應用，而是需要經過一系列的煅燒、破碎、磨粉等工藝，其中煅燒程度直接影響白云石成品質量，因此對于煅燒設備的選擇至關重要。目前市場上有85%以上白云石加工廠都選用紅星機器生產的白云石回轉窯，因為該設備是我公司專門針對白云石特征所設計，無論結構還是性能都擁有不錯的優勢，具有極好的煅燒效果。
(3).jpg)

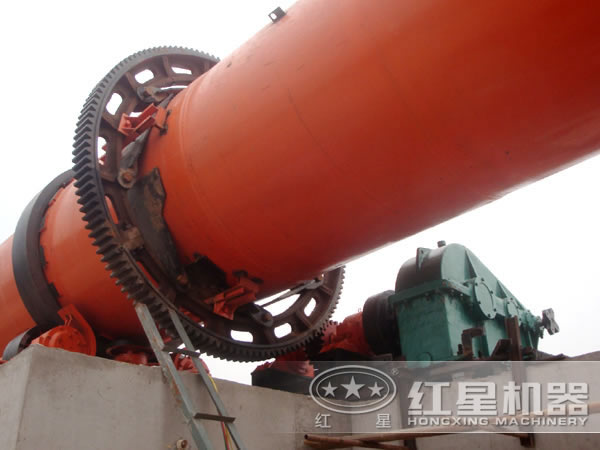

白云石回轉窯是采用國際先進技術，并結合多年生產經驗所設計，其結構相對比較簡單，主要是由窯頭、窯尾密封裝置、擋輪裝置、回轉筒體、支撐裝置、托輪裝置、噴煤管裝置等結構構成，其中窯體位于托滾上，與水平呈3°左右的傾角。
(6).jpg)
1、采用液壓擋輪系統，可有效提高設備的煅燒效果，同時提升80%以上的煅燒效率；
2、計量柱塞泵是引進德國技術生產，具有很高的計量精度，可更好的掌握窯體內溫度，使白云石煅燒更充分；
3、采用優質材料制成的窯體及其內部主要部件，可大大提高設備的質量可靠性，延長其壽命3-5倍左右；
4、精簡化、合理化的結構設計，可有效縮小占地面積、減少機體重量，進而有效降低其操作難度、減少40%的運輸費用；
(3).jpg)
5、設備煅燒過程非常穩定，可減少熱耗損失、降低故障發生率，每臺設備每年可節省運行及能耗成本將近20萬元；
6、窯體兩端嚴格密封，可避免細小粉塵從窯內飛出，同時配備先進的消音裝置，可降低噪音污染，粉塵及噪音可完全控制在國家標準范圍內；
7、白云石回轉窯價格經濟合理，不只是因為其生產工藝簡單、沒有中間商賺差價，而且還因為我公司所賺利潤比較少，因此其市場價較低。
(1).jpg)

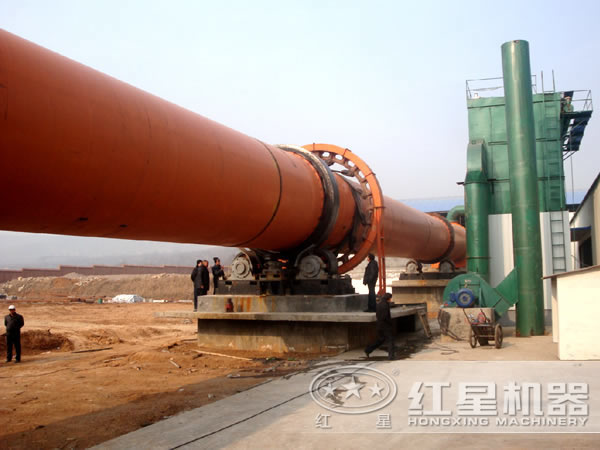

白云石回轉窯開始工作時，白云石原料經預熱器從窯尾（高端）進入筒體，由于筒體的傾斜安裝和緩慢的回轉作用，使白云石物料產生一個既沿著圓周方向翻滾，又沿著軸向從高端向低端移動的復合運動。白云石物料在窯內經過分解，燒成，熟料從窯頭（低端）卸出，進入冷卻機。
作為國內白云石回轉窯廠家，紅星機器不僅為您提供物美價廉的優質設備，而且每位用戶均可享有貼心的售后服務，無論您在購買、使用設備中遇到任何問題，我公司都會第一時間給予有效解決，保證您的利益大化。更多白云石回轉窯價格詳情、技術參數等信息，可隨時撥打免費熱線（
0371-67772626）獲取，您也可以親臨我廠，對設備的是生產流程、咨詢情況、用戶現場進行實地考察！
(8).jpg)
河南鄭州白云石回轉窯廠家地址：河南省鄭州市高新區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
| 直徑 | 長度 | 斜度（%） | 產量 （t/d） |
轉速 （r/min） |
||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 預熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
作者：紅星機器 發布時間：2016-09-12 17:25:28 更新時間：2021-01-18 17:25:28
