錘破機-錘式粉碎機簡介

錘破機作業高清視頻，山東菏澤客戶現場

錘式粉碎機(錘破機)，也叫錘式破碎機，是冶金、建材、化工和水電等工業部門中細碎石灰石、煤或其他中等硬度以下脆性物料的主要設備，可實現一次性成型，破碎比大、生產能力高、成品粒度均勻，走進各大石子廠，深得客戶們信賴。

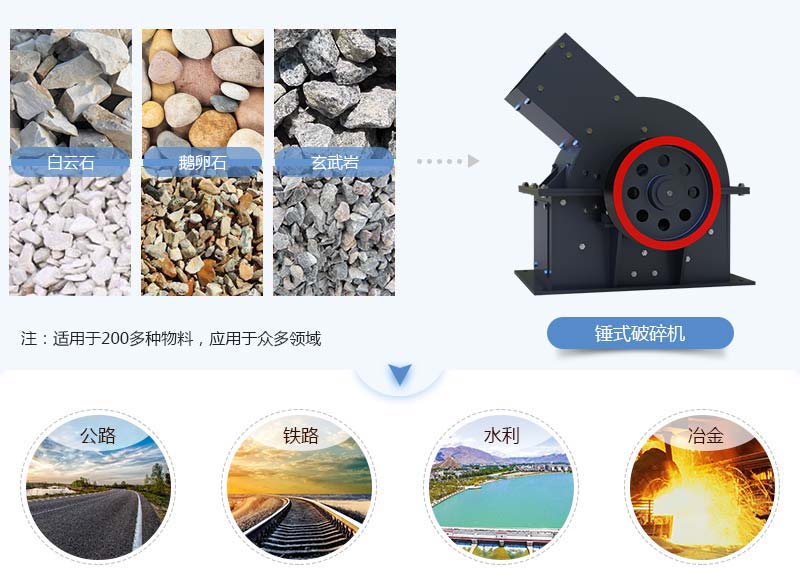

錘式粉碎機應用領域，一機多能

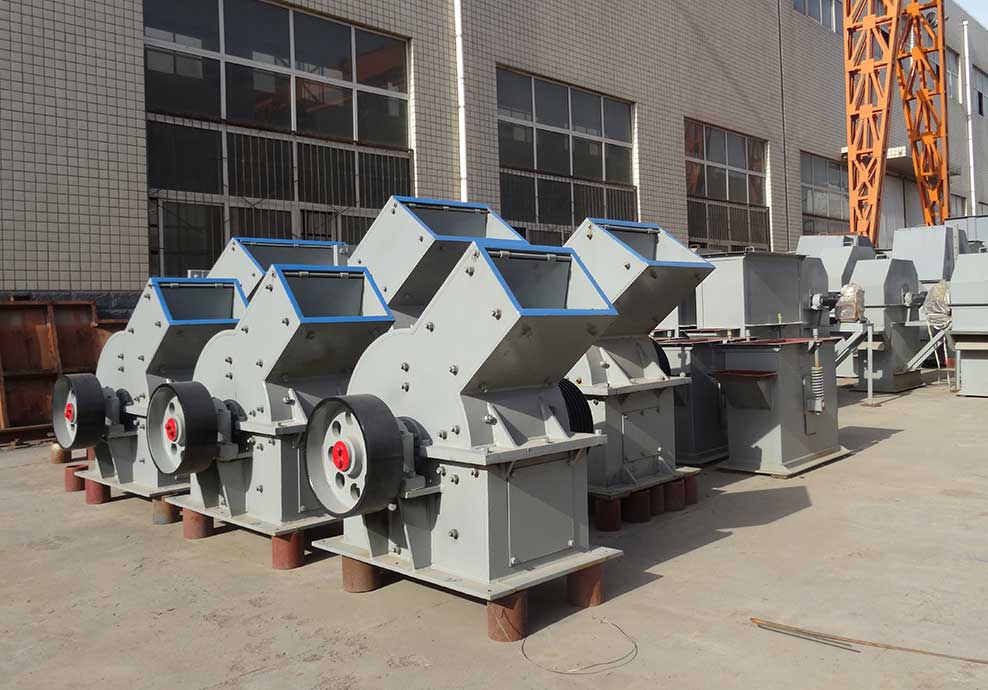

錘破機-錘式粉碎機圖片

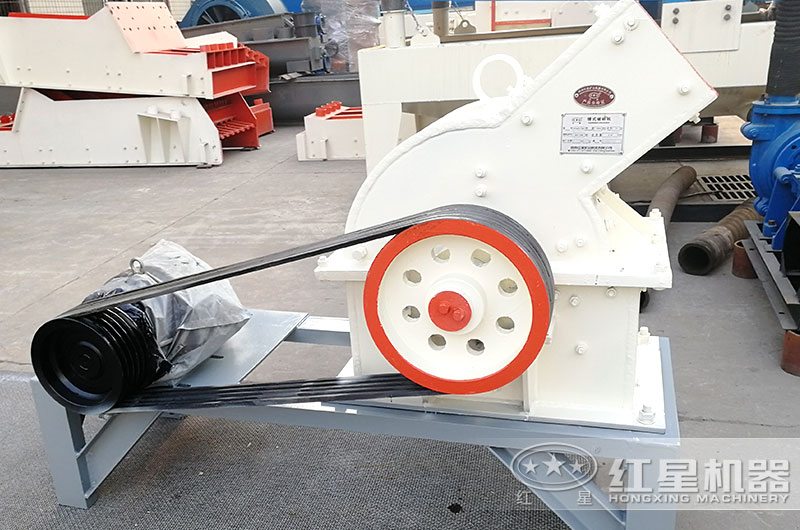

錘破機，占地面積小、節能環保

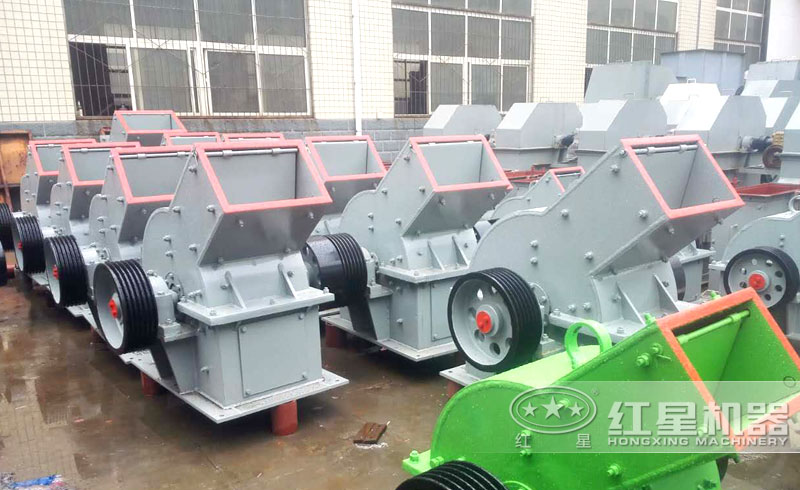

錘式粉碎機實拍圖，型號齊全

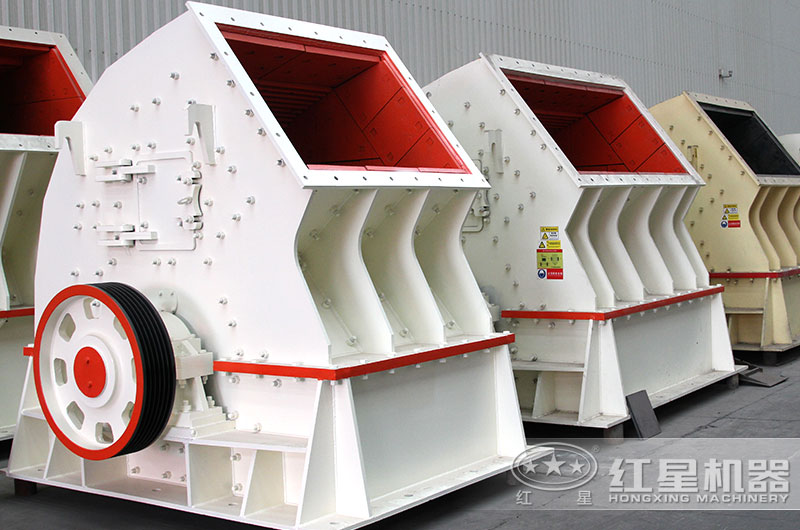

大型錘破機（pcz型）進料粒度大、產量高

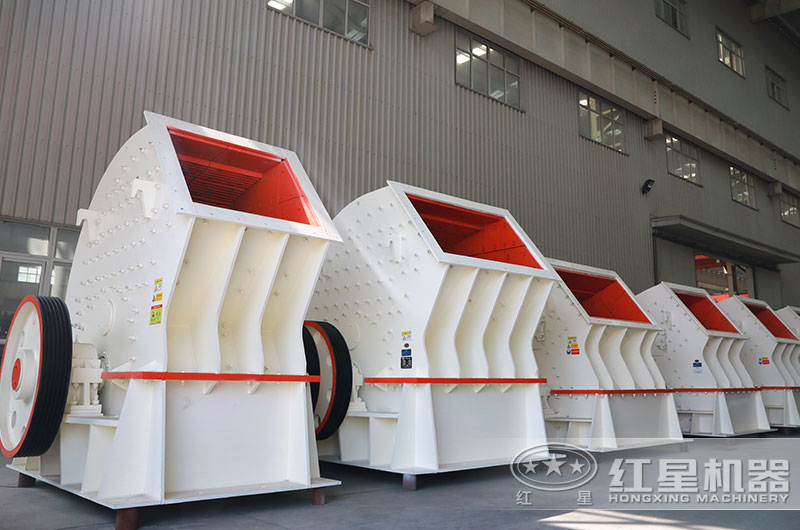

pcz型錘式粉碎機、智能環保

錘破機-錘式粉碎機性能特點

1、工作錘頭，采用新工藝鑄造，耐磨、耐沖擊，易損件少，維修方便，是升級換代產品。

2、一錘成型，又叫一次成型，無需二級破碎整形加工，直接將大塊石料破碎成各種不同需求規格的砂石料，成型效果佳，可據客戶要求，出料粒度進行自由調節，各種用戶需求均可滿足。

3、采用新型生產技術，融入智能新理念，由PLC自動控制編程系統來作業，機械化程度高，操作更簡單，可坐在操作間實時遠程監控，節省作業成本，整體產量提升。

4、整體密封型強，配置有除塵裝置和降噪裝置，有效控制粉塵、噪音污染，另外，采用耐磨緩沖層設計，不僅能保護機身，還能減少噪音。

錘破機-錘式粉碎機客戶現場圖

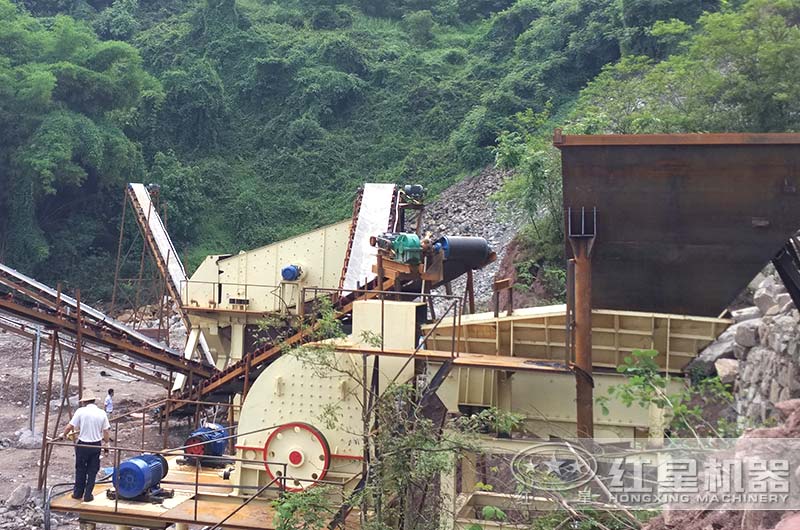

山東客戶現場實拍圖，由給料機+錘破機+振動篩組成一條生產線

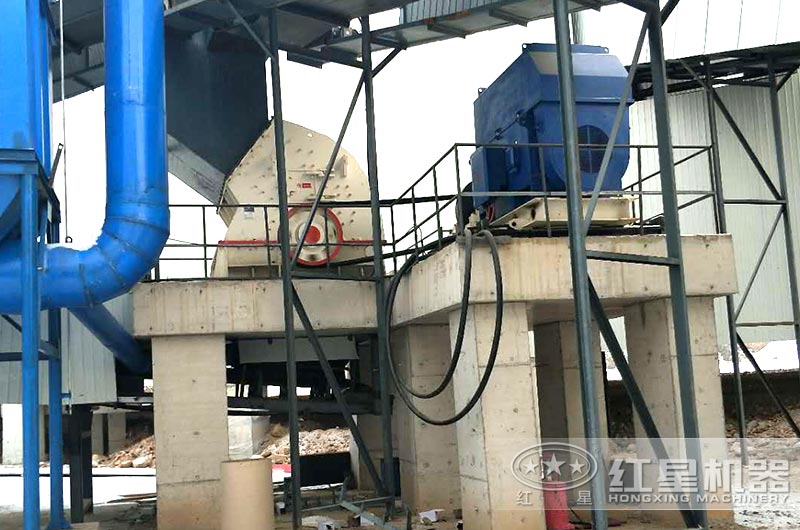

山西陽泉客戶現場，配置除塵、密封裝置

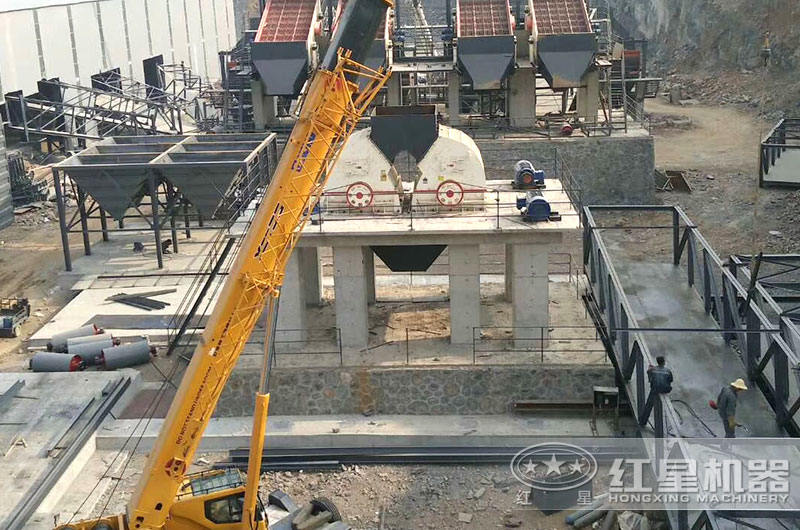

河南客戶安裝現場實拍圖（已投產）

錘破機-錘式粉碎機優惠報價，免費了解

在河南鄭州市的紅星機器生產廠家已有幾十年經驗，崢嶸歲月、不懈奮斗，為用戶提供更多樣化的產品、專業服務和解決方案，錘式粉碎機也不斷受到很多用戶朋友好評，而且紅星還是自己進行銷售，很多中間環節都減少了，給大家都是出廠價，可隨時點擊免費咨詢了解具體優惠報價，并且后期還會免費幫助大家進行免費安裝、調試、技術培訓，更快投入生產，減少投資成本。

用戶來廠參觀，直接選購

紅星售后服務

錘破機-錘式粉碎機工作原理

錘式粉碎機主要是靠沖擊作用來破碎物料，破碎過程大致是這樣的，物料進入破碎機中，遭受到高速回轉的錘頭的沖擊而破碎，破碎了的物料，從錘頭處獲得動能，從高速沖向架體內擋板，篩條，與此同時物料相互撞擊，遭到多次破碎，小于篩條之間隙的物料，從間隙中排出，個別較大的物料，在篩條上再次經錘頭的沖擊，研磨，擠壓而破碎，物料被錘頭從間隙中擠出。從而獲得所需粒度的產品。錘式粉碎機分可逆式和不可逆式兩種，可逆式錘式粉碎機的轉子可逆，一般用于細碎；不可逆式錘式粉碎機的轉子不可逆，一般用于中碎。

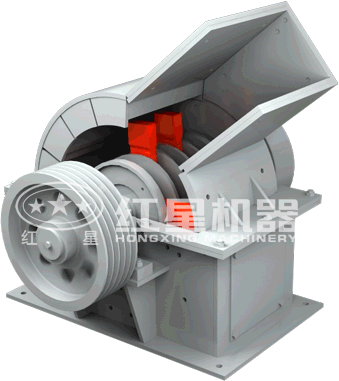

錘破機工作原理動態圖

錘破機-錘式粉碎機結構

錘破機主要由箱體、轉盤、軸、錘頭、篦條、調整架和聯軸器等組成。

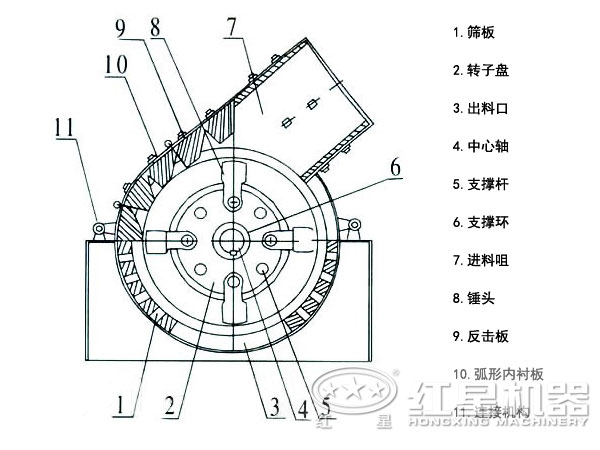

錘式粉碎機結構圖

錘破機的殼體是用鋼板焊接的箱形結構，沿軸線中心分成上、下兩部分，其間由螺栓連接，機殼上方有給料口。在轉盤上穿有1根心軸，錘頭通過心軸分別交錯裝在轉盤上，各錘頭間有隔離套隔離。當轉子高速旋轉時，錘頭在離心力作用下?lián)羲槲锪?。轉動軸靠兩端軸承支撐，軸承座分別安裝在箱體的兩側，并用螺栓與之固定。箱體下部裝有帶兩個偏心輪的通軸。轉動機器兩側的手柄，使偏心輪轉一個角度，便可將篦條架托起或降下，從而可調節錘頭與篦條間的間隙，也就可得到所需要的產品粒度。

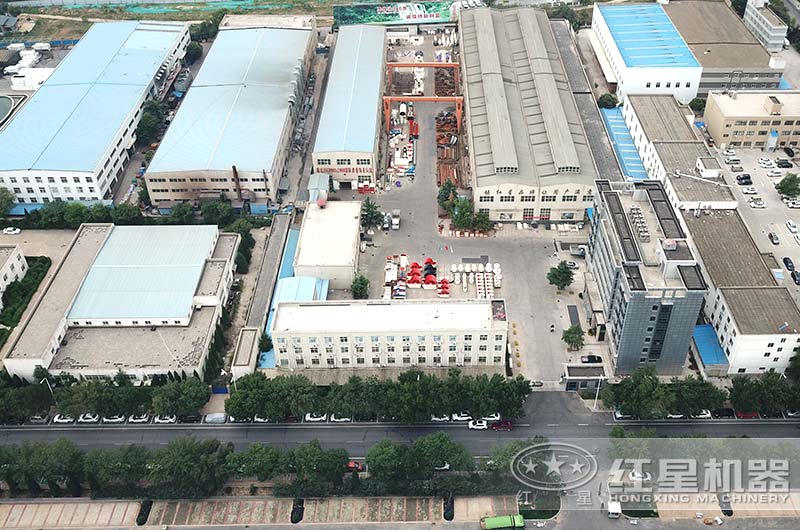

紅星廠區，歡迎隨時來訪

地址：鄭州市高新區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區

pcz型錘破機技術參數

型號	轉子直徑×長度 (mm)	進料口（長×寬）(mm)	最佳進料粒度 (mm)	處理能力(t/h)	電機功率 (kw)	外形尺寸 長×寬×高 (mm)
PCZ1308	Φ1330×790	870×780	≤380	60-160	132	2880×2130×2390
PCZ1410	Φ1400×1000	1060×740	≤450	80-210	2×90(160)	2830×2100×2485
PCZ1610	Φ1600×1000	1090×930	≤480	100-230	2×132	3370×2415×2750
PCZ1612	Φ1600×1200	1340×1140	≤500	120-350	2×160	3370×2613×2750
PCZ1615	Φ1600×1500	1570×1140	≤550	200-550	2×200	3370×2925×2750
PCZ1716	Φ1700×1600	1420×1200	≤600	400-850	2×250	3520×3000×3210
PCZ1720	Φ1700×2000	2030×1200	≤650	500-1000	2×400	3670×3390×3330
PCZ1920	Φ1900×2000	1980×1210	≤750	800-1500	2×500	4490×3910×3600
PCZ2225	Φ2200×2500	2530×1610	≤1000	1500-3000	1250	4890×5010×4560

注：產量根據不同物料，進料粒度等因素其結果將有所不同

錘破機 技術參數

規格	處理能力(t/h)	電機功率 (kw)
PC 400×300	3-10	4P 11
PC 600×400	6-22	4P 22
PC 800×600	10-40	4P 55
PC 1000×800	15-50	4P 75
PC 1000×1000	18-75	4P 90
PC 1200×1200	22-95	4P 132

注：產量根據不同物料，進料粒度等因素其結果將有所不同

作者：紅星機器 發布時間：2016-08-22 15:47:14 更新時間：2021-01-22 15:47:14
