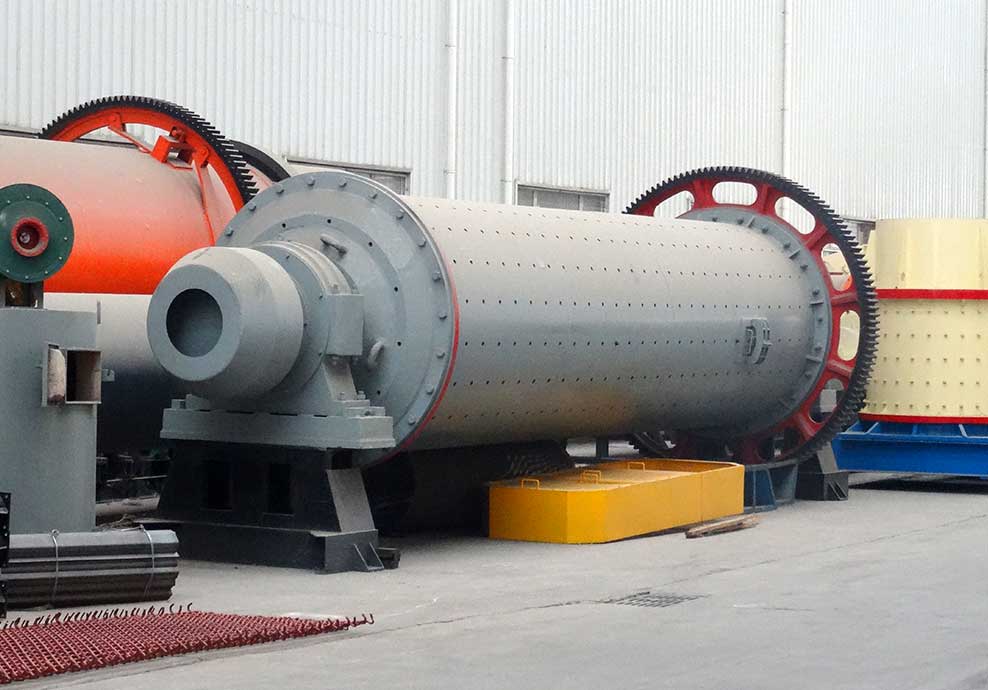

節能球磨機介紹

紅星生產的系列球磨機可分為：格子型、溢流型、干式和濕式。另有陶瓷和鋁灰專用球磨機和新型節能型球磨機。

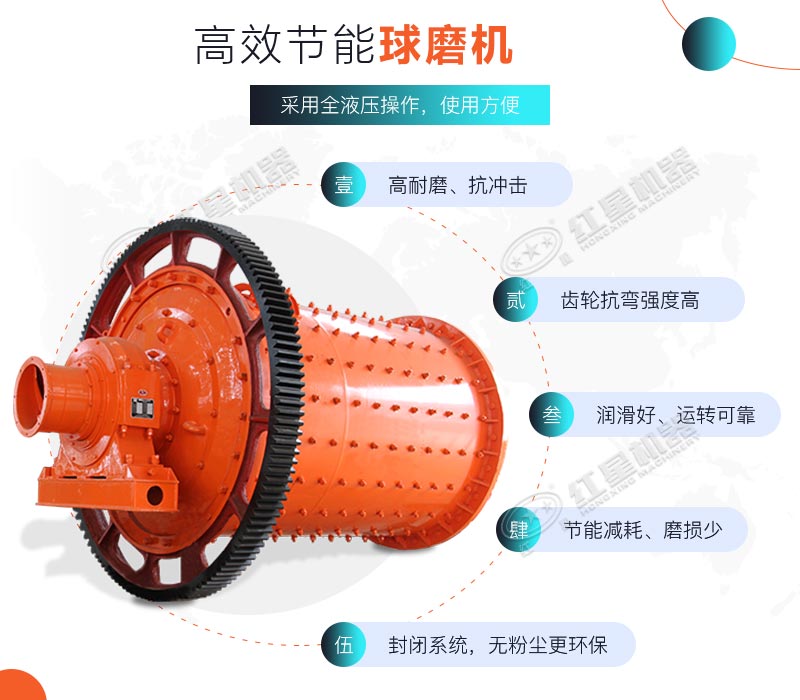

節能球磨機的優勢

節能型球磨機是物料被破碎之后，再進行粉碎的關鍵設備。該機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。

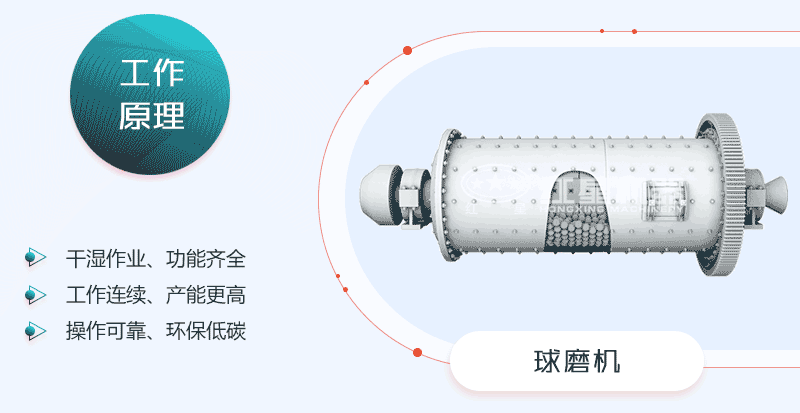

節能球磨機工作原理

本節能球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型節能球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出。

節能球磨機工作原理

節能球磨機性能特點

與傳統節能球磨機相比，應用該技術的圓錐磨節能球磨機所匹配的電機功率可降低 18 - 25%，節約潤滑油 70%，節約冷卻水 90%，綜合節能 20% 以上。正常情況下，十年不用更換主軸承，節省大量維護費用，省工省時；主軸承潤滑采用油脂，便捷干凈，免除了重金屬污染；使用該產品不改變生產工藝技術參數，不改變磨機的裝配尺寸及安裝尺寸，既適用現有磨機的節能技術改造，也適用制造新磨機。

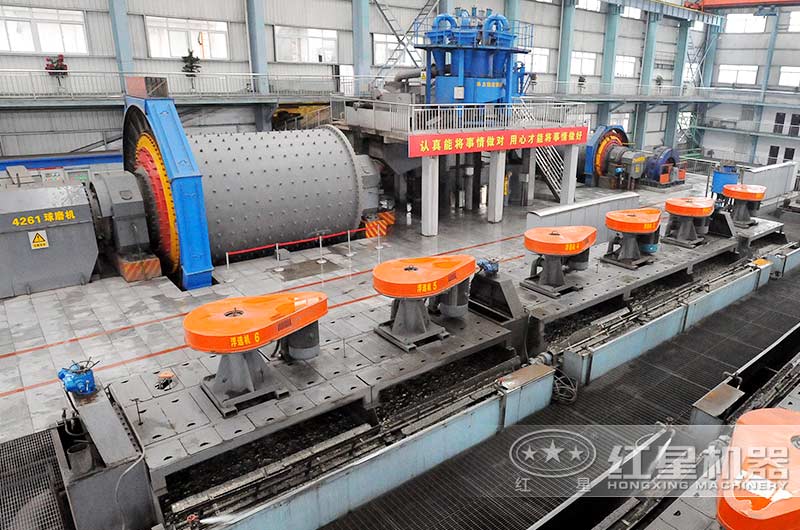

節能球磨機作業現場

節能球磨機安裝

節能球磨機應安裝在牢固的混凝土基礎上。節能球磨機的基礎設計和施工請參看節能球磨機總裝圖和基礎圖。為了保證使用過程中節能球磨機各部件的位置精度不發生大的變化，節能球磨機的基礎應采用整塊式結構。 混凝土基礎耐壓強度達到75%以上后即可在上面安裝節能球磨機。在安裝之前應對基礎的質量進行檢驗，要求混凝土沒有影響強度的缺陷，預留孔的數量和位置符合要求，預留孔內無雜物和積水、無油污。采用”地線法”進行安裝作業時，在基礎上表面應預埋”中間標板”。安裝前基礎上畫出所有中線并在”中間標板”上做出醒目的沖點標記，作為安裝時的中線基準。

節能球磨機的安裝

吊裝之前應對節能球磨機分部位進行驗收，發現問題及時處理。

1、主軸承部分的具體要求參看主軸承部件裝配圖。

2、筒體部分參看回轉部分裝配圖。

3、傳動部分參看傳動部分裝配圖。

4、整體相對位置參看總裝圖。

紅星球磨機價格

紅星我國內大型球磨機生產廠家，其生產的系列球磨機價格合理、質量可靠，歡迎廣大客戶來廠參觀選購。

紅星球磨機車間展示

紅星廠址：河南鄭州高新區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區。電話：0371-67772626

節能球磨機 技術參數

規格型號	筒體轉速 （r/min）	裝球量 (t)	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	總重量 (t)
Ф900×1800	36-38	1.5	<20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	36	2.7	<20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	<25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	<25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	32.4	5	<25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	29.7	7.5	<25	0.074-0.4	2-5	75	19.5
Ф1500×4500	27	11	<25	0.074-0.4	3-6	110	22
Ф1500×5700	28	12	<25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	<25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	<25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	<25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	<25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	<25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	<25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	<25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	<25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	<25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	<25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	<25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	<25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	<25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	<25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	<25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	<25	0.074-0.4	按工藝條件定	630	149
Ф3600×4500	17	90	<25	0.074-0.4	按工藝條件定	850	169
Ф3600×6000	17	110	<25	0.074-0.4	按工藝條件定	1250	198
Ф3600×8500	18	131	<25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	<25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	<25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	<25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	<25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	<25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	<25	0.074-0.4	118-500	3300	403
Ф5500×8500	13.8	338	<25	0.074-0.4	148-615	4500	525
