HDX德版連體顎式破碎機簡介

HDX德版連體顎式破碎機由紅星機器出品，可以對堅硬、強磨蝕性的各種礦石和巖石進行的粗碎和中碎。它擁有可拆裝無焊接結構機架、優化腔型結構、楔塊調整裝置、精選原材料和元器件、彈性限位減震裝置、一體化電機座等特別設計，破碎效率高、投資成本低、使用壽命長、穩定。

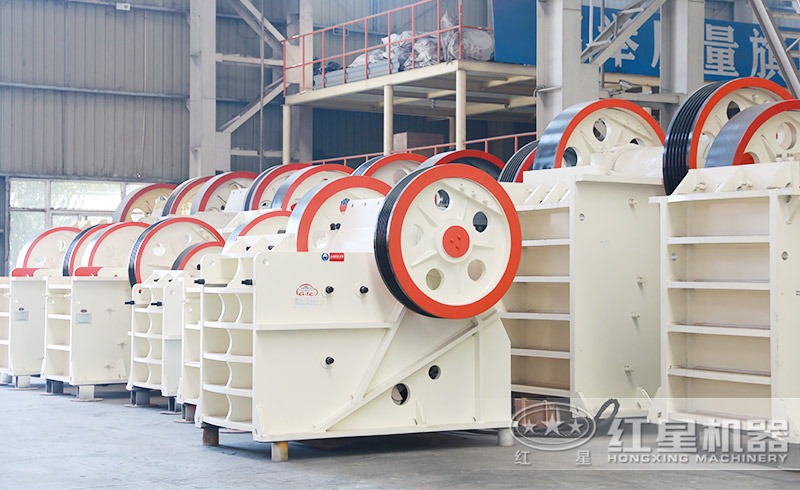

HDX德版連體顎式破碎機實拍圖

HDX德版連體顎式破碎機結構

HDX德版連體顎式破碎機是主要由機架體組件、顎板安裝組件、動顎部組件、輪組件、調整裝置組件、傳動張緊組件、地腳安裝組件、進料斗(選配)和防護罩(選配)等部分組成。

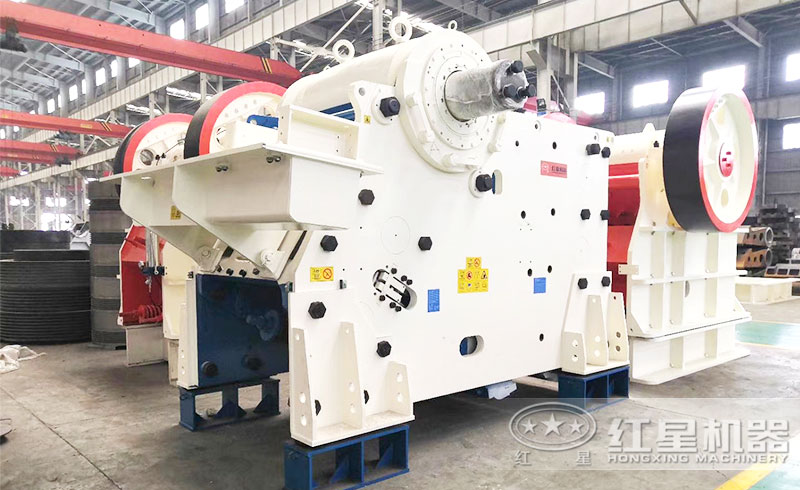

設備實拍圖

HDX德版連體顎式破碎機工作原理

通常以電機驅動作為動力來源，電機通過SPC帶將動力輸入給皮帶輪，皮帶輪帶動偏心軸轉動來驅動動顎體作前后上下擺動。當動顎板靠近定顎板運動時，破碎腔體積減小，破碎腔內的物料被擠壓或被劈碎，當動顎板遠離定顎板運動時，破碎腔體積變大，破碎腔內被破碎的小塊物料從排料口被排出，以此作連續循環運動，實現破碎作業。

HDX德版連體顎式破碎機性能優勢

優化破碎腔結構

破碎腔經過反復優化，實際進料尺寸增大，配合大沖程、陡肘板傾角設計，使破碎腔底部的沖程更大，物料吞吐能力更強，破碎效率大大提高；

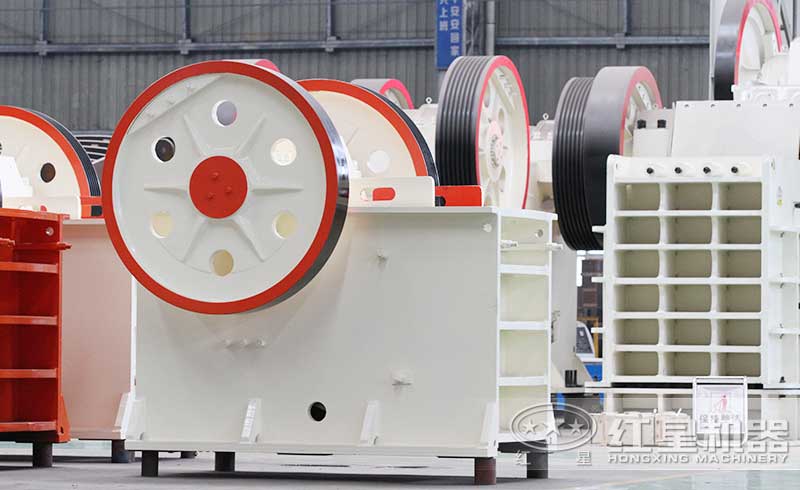

紅星德版顎破實拍

可拆裝無焊接結構機架

機架采用側墻、前后墻分離設計，通過栓接固定取代焊接機架，避免了因焊接帶來的應力集中問題，結構更加緊湊可靠。

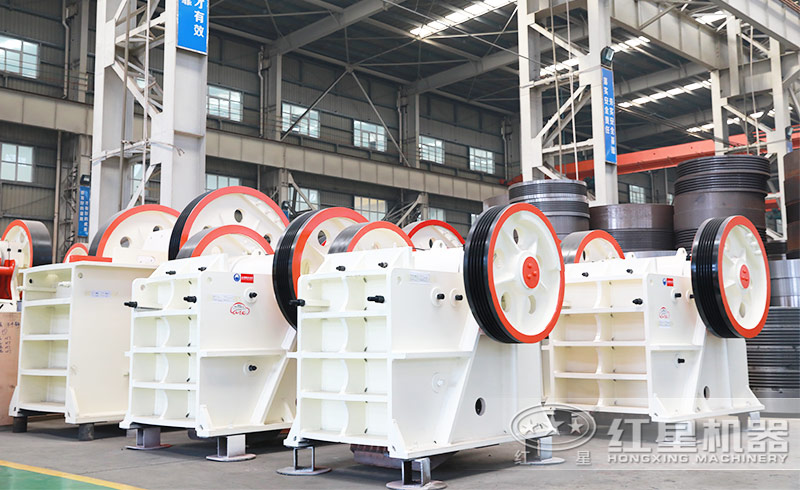

車間實拍

楔塊調整裝置

楔塊調整取代墊板式排料口調整，可以根據需要配備機械或液壓方式調整，使排料口調整操作更簡單、省時、安全。

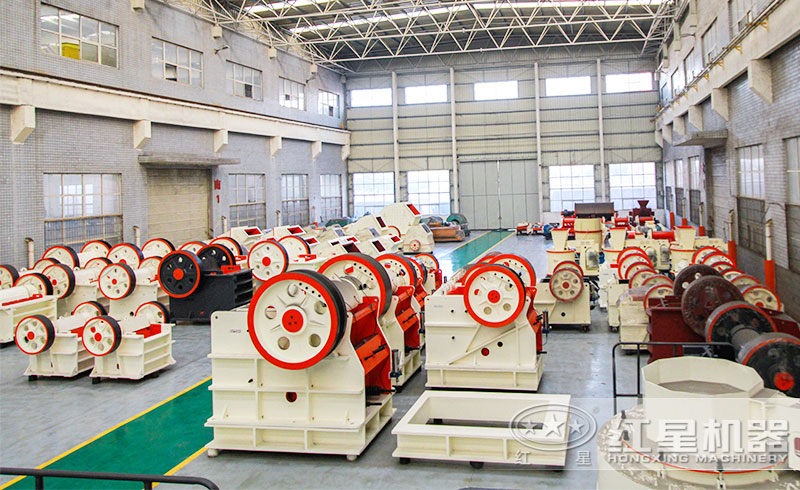

廠區實拍

彈性限位減震裝置

采用彈性限位塊和橡膠減震裝置替代剛性地腳聯接，吸收震動峰值載荷，從而降低了破碎機與基礎之間的相互沖擊，減少對基礎的疲勞損壞的同時提高破碎機使用壽命。

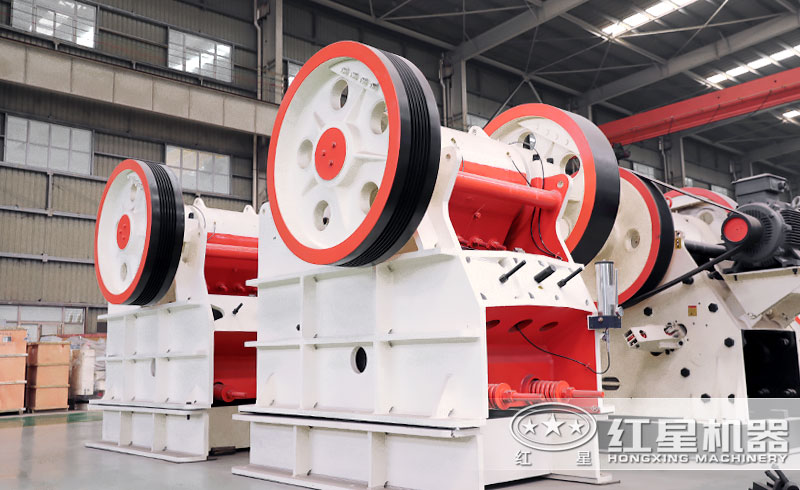

紅星顎破圖片實拍

一體化電機座

一體化電機座，電機座固定于破碎機上，節省安裝空間；銷軸鉸接皮帶張緊方案使動力傳輸更穩定，調節更方便。

HDX德版連體顎式破碎機價格

HDX德版連體顎式破碎機價格相當經濟，主要原因是該設備的生產流程比較簡單、工藝技術比較純熟化，整個制造過程完全沒有成本上的浪費，比其他廠家的同質量設備要便宜更多；

其次，該設備是由我公司自主研發、生產、統一銷售，市場價即為成本價；

另外，我公司自創建以來，一直從客戶利益出發，始終堅持“薄利多銷”經營方式，每臺設備所賺取的利潤都比較低，因此市場價非常便宜。不過該設備的型號多樣，其體積大小、重量、產量都存在差異，所以價格并不固定

詳細價格信息，可撥打免費熱線（0371-67772626）獲取。

河南鄭州HDX德版連體顎式破碎機價格廠家地址：河南省鄭州市高新區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區

HDX德版連體顎式破碎機 技術參數

型號	進料口尺寸	最大進料粒度 （mm）	出料口調整范圍	處理能力(t/h)	電機功率	外形尺寸 長×寬×高 （mm）
HDX72(57)	720×460	370	45-100	50-120	6P 55	2450×2160×1615
HDX86(69)	860×580	460	50-150	60-280	8P 75	3005×2392×1780
HDX98(751)	980×680	550	75-175	110-410	8P 110	3372×2530×2145
HDX110(912)	1100×850	680	100-200	170-550	6P 132	3616×2670×2515
HDX125	1250×950	760	125-225	280-750	8P 160	4214×2830×2887

注：產量根據不同物料，進料粒度等因素其結果將有所不同
