隨著沖擊式破碎機、反擊式破碎機的盛行，紅星機器近期生產出的一款新型錘式破碎機脫穎而出，該設備在結構上異于以上兩款設備，工作原理也有很大的區別，已經推出，便受到了熱捧。下面，就該機的主要結構和工作原理進行詳細的描述，以便各用戶對該機有一個深入的認識。

一、主要結構

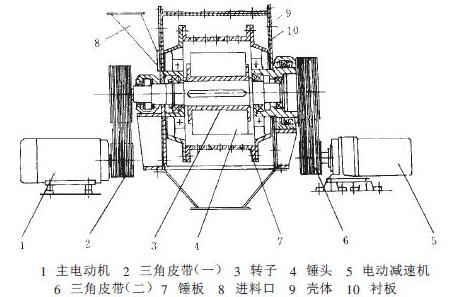

該錘式破碎機結構如下圖所示。

左邊主電動機1、經三角皮帶2、帶動由轉子3與可調節的板錘4剛性的組成"轉子板錘體"以600～700r/min高速回轉，對物料進行沖擊破碎并拋向篩板反擊體。

右邊帶減速機的電動機5，通過三角皮帶6，帶動具有反擊和提升作用的數塊大波形篩板7組成的"回轉篩板體"以30～40r/min轉速回轉實現入機物料的動態、連續性篩分，及對沒通過篩板的粗粒進行提升，使之再次受到?jīng)_擊、反擊破碎，直到達到合格產品。

進料口8布置在側端部上方，9為殼體，10為保護殼體的襯板，上殼體兩瓣均可拆卸，便于調節、檢修、更換易損件，底部為敞開式排料口。

二、工作原理

物料從側面進入機體后，分兩種途徑進行破碎。一部分靠重力落下，細粒經回轉篩板，首先從出料口被篩分排出。粗料在回轉篩板作用下被提升，當被提升到一定高度后靠自身重力導入高速回轉的板錘體。首先被沖擊破碎，同時被拋射到帶反擊性能的篩板上，實現第二次反擊碰撞破碎。細料從篩縫排出，粗料反擊回來，與后續物料在破碎腔中再次互相碰撞，實現第三次破碎，此時料塊群的流動方向看上去是雜亂無章的，實際料塊群的受反擊篩板特殊設計的流線大波形狀所制約，是有規律的。經第三次破碎的物料仍會有部分粗料塊隨重力作用下落到底部，它們同上述新進入機體下落的粗料一起，被回轉篩板提升。在提升過程中將受到新進入物料的再次沖擊破碎，粗料提升到一定高度后，靠重力再次落入高速回轉的板錘體內，與新進入的物料一起重新被沖擊破碎，被拋向反擊篩板，進行反擊破碎、篩分，物料在破碎腔內相互沖擊碰撞破碎，此過程與上述過程疊加在一起，往復循環大大提高了破碎效率。在這時物料歷經被沖擊破碎、被反擊粉碎、互相碰撞粉碎等一系列的破碎、粉碎過程。細料由下料口排出，這一過程循環往復，直到達到合格產品全部排出。

根據該機的破碎特點、工作原理，我們可以看到它的破碎機理主要為：

1、沖擊破碎：它是本機的主導破碎。物料與高速回轉的板錘接觸時，即被擊中進行沖擊破碎；同時物料又以2倍轉子的速度被拋出，所產生的慣量、動能使在破碎腔內互相撞擊，物料沿著解理、層理面被沖擊破碎，再次被破碎成細粉。

2、反擊破碎：被破碎料塊群是沿力學軌跡射向和反射出具有反擊功能的篩板，它是控制物料流向的主導因素，它的特殊形狀使它既具有反擊功能，又能產生部分切削破碎效應。

3、鑿削破碎：物料進入板錘體時，大塊物料被高速旋轉的板錘一塊一塊鑿削破碎后，再拋向反擊板進行破碎及篩分。

4、撞擊破碎：物料在破碎腔內互相撞擊破碎。所謂石打石的沖擊破碎，這主要是由結構造成，既有沖擊又有反擊，并造成物料間的撞擊破碎。

上述破碎機理是相互關聯的，在不同時間內，具有不同機理，總體而言是沖擊、反擊、鑿削、撞擊等交織在一起，相互疊加。因此有效能高的破碎性能。

由以上對該錘式破碎機的結構及工作原理介紹可知，該機結構新穎，破碎機理較特別，融合了沖擊、反擊、鑿削、撞擊這幾個階段，可效能高的將礦石破碎到相關粒度，且粒形均勻，節能減排，是一款不錯的礦石破碎新型設備，值得廣大用戶選購，咨詢熱線：0371-67772626。
