雷蒙磨機簡介

雷蒙磨機作業現場視頻（地點：山東聊城）

雷蒙磨機也叫雷蒙磨粉機，從外形看像一個鋼制容器豎立，有進風、出風口，中部有進料口，外形與MPS磨有些近似，雷蒙磨磨棍回轉中心線是直立的，結合用戶實際生產需求，并在大型雷蒙磨的基礎上更新改進設計而成，該設備運行中效率高、電耗低、占地面積小，一次性投資少。

適應中小型礦山、化工、建材、冶金、耐火材料、制藥、水泥等行業的效能高閉路循環的高細制粉設備，是代替球磨機加工粉末的一種新型磨粉機，產量能耗均達到國家標準，備受各行業用戶的好評。

雷蒙磨機應用于眾多領域

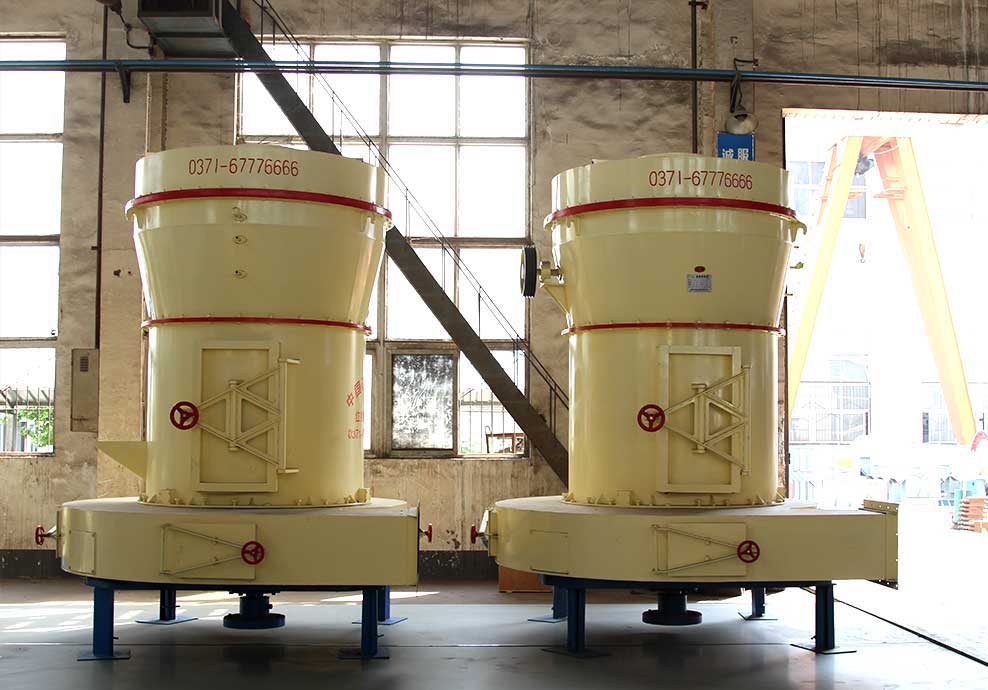

雷蒙磨機產品實拍圖

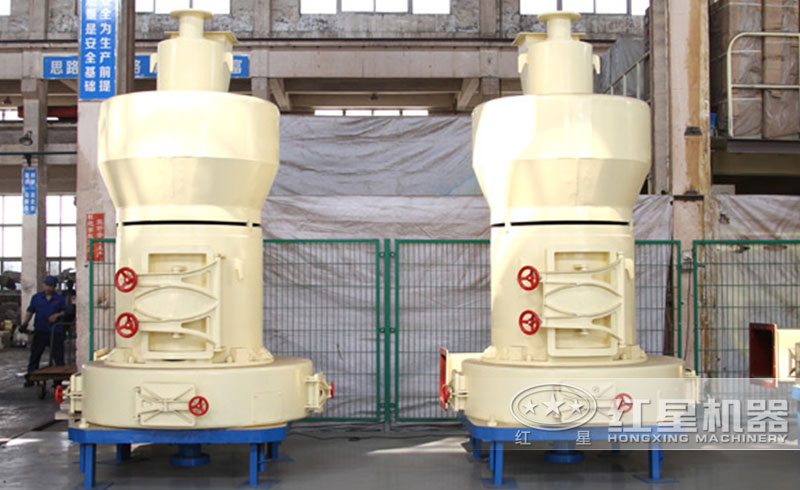

雷蒙磨機，占地面積小、投資成本少

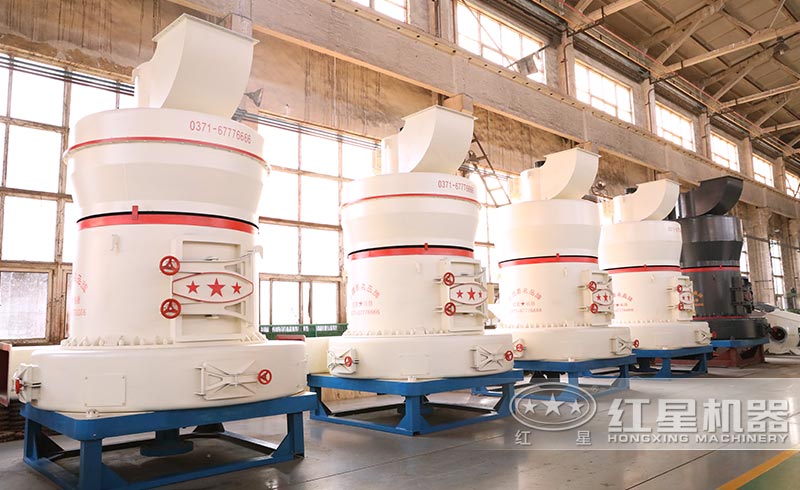

雷蒙磨粉機實拍圖，產量高、能耗少、綠色環保

雷蒙磨粉機廠區一角風景，點擊在線咨詢親臨參觀

雷蒙磨機產品特點

綠色環保：雷蒙磨機的磨粉風選過程是在密閉的分析收集器內進行，氣流可循環利用，還加置了廢氣凈化處理，使得粉塵溢出的幾率降低，減少了生產過程中對外界環境的影響，實現綠色環保生產。

生產效率高：傳動裝置采用的是密閉的齒輪箱和帶輪，保持潤滑裝置的潔凈，使得設備運轉更加平穩、安全，磨粉的通篩率高達99%。

耗能低、省成本：在產量、成品細度相同的情況下，系統的耗能僅為其他磨粉設備的70%，加上立式結構、所占地面積小，一次性投資少，為用戶節省生產成本。

智能、壽命長：設計中采用PLC電氣自動化控制，磨粉車間基本可實現無人作業，并采用特殊材料鑄造，耐磨性能好，使用周期長。

雷蒙磨機發貨現場（前往山西）

雷蒙磨機客戶現場

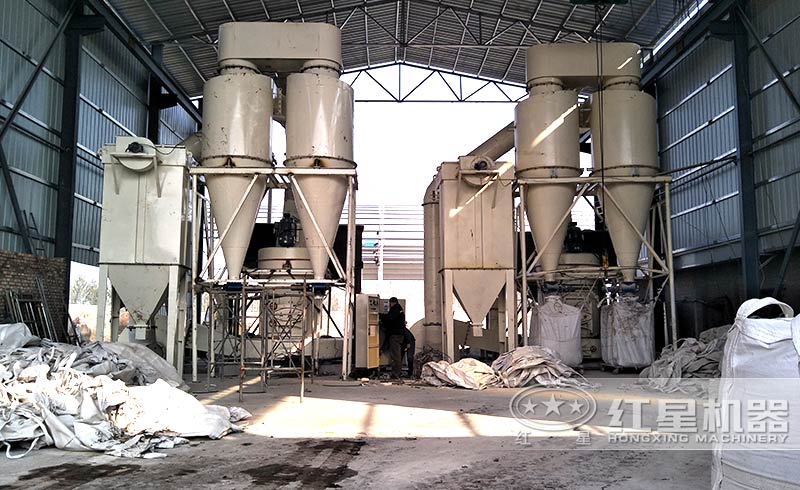

河北客戶現場（17投產使用）

山東客戶現場實拍圖，立式結構設計、經久耐用

雷蒙磨機作業現場，處理石灰石

紅星雷蒙磨機優惠報價

紅星機器廠家生產磨粉設備已經有四十余載，擁有大型、正規的設備生產、檢測基地，經驗豐富的設備生產團隊，并在大型雷蒙磨機的基礎上更新改進設計而成，深受用戶朋友們好評，在很多省市已經在使用，并且設備都直接銷售給大家，設備價格定位經濟實惠，還提供設備定制服務，可隨時點擊免費在線咨詢了解優惠報價，如果有其他問題、需求也可咨詢，都有專業免費解答，同時歡迎來廠參觀選購雷蒙機。

用戶到廠區面對面選購，價格實惠、質量可靠、很滿意

雷蒙磨機工作原理

該雷蒙機結構(附安裝聯接示意圖)主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成。其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機 、斗式提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。

雷蒙磨機結構圖，各個部件介紹

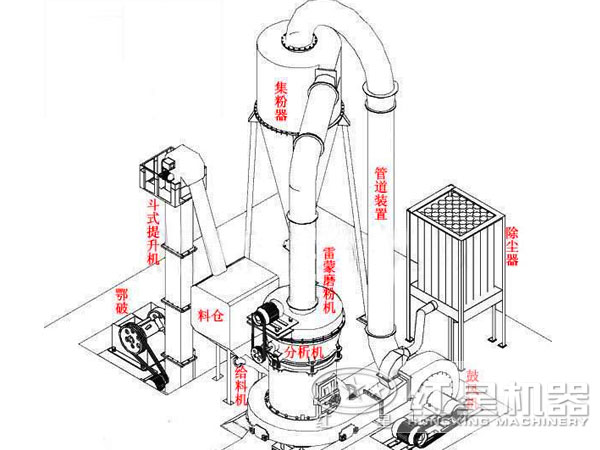

磨粉生產線設備配置結構圖，紅星提供量身制定生產方案服務

雷蒙磨機工作時將大塊狀原材料破碎到所需的進料粒度后，由斗式提升機將物料輸送到儲料倉，然后由電磁振動給料機均勻地送到主機的磨室內，進入到磨室內的物料被鏟刀鏟起進入磨輥與磨環之間被研碎、鼓風機將空氣從分流盤吹入研磨室，把粉碎粉末送到分析室、經過由調速電機通過傳動裝置帶動旋轉的分析葉輪的分選，大顆粒物料落回磨室、重新研磨、合格的細粉末隨氣流進入成品旋風集粉器，與空氣分離后，從卸料口排出為成品。

主機工作過程中，鏟刀系統起到了非常重要的作用，其位于磨輥下端，鏟刀與磨輥同轉過程中把物料鏟起拋喂入磨輥輥環之間，形成墊料層，該料層受磨輥旋轉產生向外的擠壓力將物料碾碎，由此達到制粉目的。

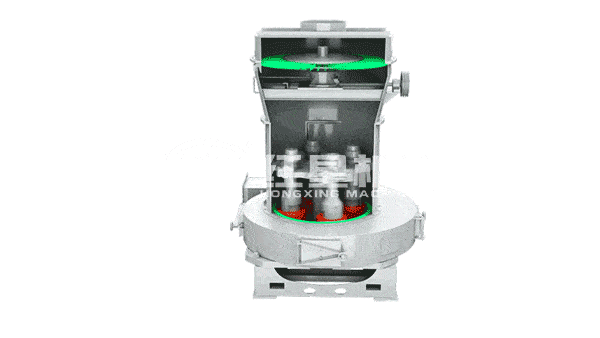

雷蒙磨機工作原理圖

雷蒙磨機安裝調試

1、雷蒙磨運行現場還未安裝時，應妥善保管，外露表面須涂上防銹油脂、并避免日曬雨淋，以防機體生銹進水，要建立保養制度。

2、廠房和基礎應根據雷蒙磨安裝基礎圖尺寸應有足夠的高度和安裝位置，雷蒙磨機基礎應采用高標水泥并須埋有鋼筋方能澆基礎，并予埋穿線管或電纜溝。

3、應配有2～3噸起吊工具，供雷蒙磨機安裝維修用。

4、雷蒙磨從出廠到使用時間超過6個月者，對主機中心軸系統、傳動裝置、磨輥裝置、分析機油池等應清洗檢查，清洗檢查完畢后應對各部件加入足夠的潤滑油。

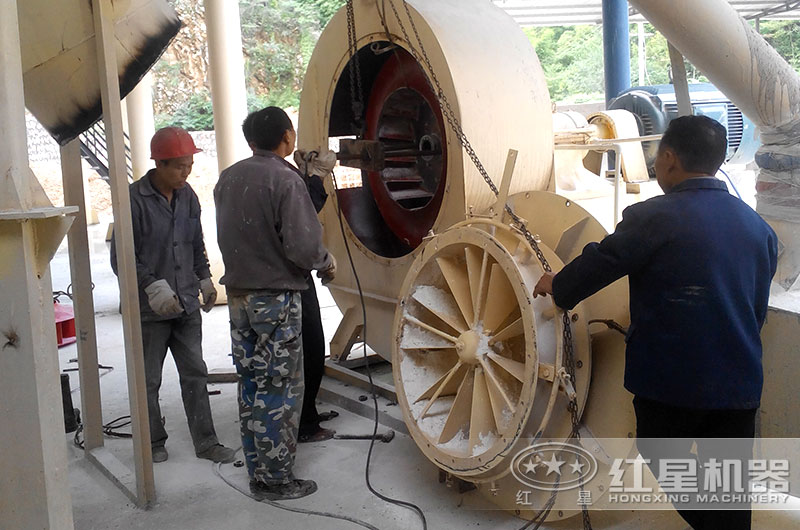

雷蒙磨機安裝現場

紅星免費負責設備安裝、調試、操作指導等服務

雷蒙磨機的注意事項

1、為使雷蒙磨粉機粉機正常，應制定設備“設備保養安全操作制度”方能保證雷蒙磨粉機長期安全運行，同時要有必要的檢修工具以及潤滑脂和相應的配件。

2、磨輥裝置使用時間超過500小時左右重新更換磨輥時，對輥套內的各滾動軸承必須進行清洗，對損壞件應及時更換，加油工具可用手動加油泵和黃油槍。

3、在使用過程當中，應有固定人員負責看管，操作人員必須具備一定的技術水平，在安裝前對操作人員必須進行必要的技術培訓，使之了解雷蒙磨粉機的原理性能，熟悉操作規程。

4、雷蒙磨機使用一段時間后，應進行檢修，同時對磨輥磨環鏟刀等易損件進行檢修更換處理，磨輥裝置在使用前后對連接螺栓螺母應進行仔細檢查，看是否有松動現象，潤滑油脂是否加足。

紅星機器廠區、歡迎隨時位臨參觀

廠址：河南鄭州高新區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區。

雷蒙磨機 技術參數

型號 參數	4525	4119
進料粒度	≤30	≤25
成品粒度	0.173-0.044	0.173-0.044
不同物料細度班產（t）	16-176	8-78
中心軸轉速（r/min）	82	105
磨環直徑	1770	1400
磨輥直徑	450	410
磨輥高度	250	190
主機電機	Y315M-4-132	Y280S-4-75
風機電機	Y315M-4-132	Y280S-4-75
分析器電機	YCT250-4A-18.5	YCT200-4B-7.5

作者：紅星機器 發布時間：2016-08-22 00:00:00 更新時間：2019-08-06 00:00:00
