激振器是振動篩產生激勵力的重要裝置，本文主要講解了激振器的結構、操作、維修與保養、備件和易損件。

一、結構

（1）激振器軸承采用稀油潤滑，初次工作40h后換油，以后正常使用周期大約為800h。

（2）注油量視激振器的大小而定，當卸下如圖1-9所示油位檢查棒時，有少量油滴連續滴出，說明油量是正確的，若潤滑油大量溢出表明油位太高。

（3）潤滑油使用的標號
當環境溫度小于5°C時，使用70號工業齒輪油。當環境溫度大于5°C時，使用90號工業齒輪油。

（4）激振器的密封板與隔離環之間的迷宮槽內注以ZL45-2鋰基潤滑脂密封，利用油杯每周充分注油脂一次。

二、操作

（1）在振動篩開車前，操作者應對振動篩兩側同時檢查油面高度，油面太高會導致激振器溫度上升或運轉困難，油面太低會導致軸承的過早損壞。

（2）檢查全部螺栓的緊固程度，并且在開始工作8h后，重新緊固一次。

（3）檢查V帶的張緊力，避免在起動或工作中打滑，并且確保V帶輪的對正性（詳見安裝要求）。

（4）確保所有運動件與固定物之間的小間隙。

（5）振動篩應在沒有負荷的情況下起動，待振動篩運行平穩后，方能開始給料，振動篩停機前應先停止給料，待篩面上的物料排凈后再停機。
（6）給料溜槽應盡可能靠近給料端，并盡可能沿篩子全寬均布給料，其方向與篩面上物料運行方向一致，從而得到滿意的篩分效果。給料點到篩面的落差不大于500mm，確保物料對篩面的小沖擊。

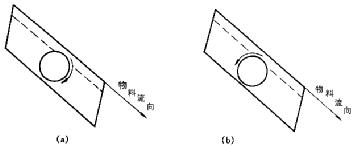

（7）激振器順料流方向回轉（如圖1-10（a）所示）時，增加物料運行速度，可增加生產能力，但降低篩分效率；當激振器逆料流方向回轉（如圖1-10（b）所示）時，減小物料運行速度，降低生產能力，可提效能高分效率。

圖 1-10 順料或逆料旋轉
（a）順料旋轉；（b）逆料旋轉

三、維修與保養

（1）振動篩出廠時，激振器內注有潤滑油，兼有防腐性能，有效期三個月。存放或超過三個月后，運轉20min，還可繼續防腐三個月，工作時必須換上清潔的潤滑油。

（2）經常保持激振器通氣孔的暢通（因堵塞易導致漏油）。如果暢通后仍然漏油，就應更換油封。

（3）軸承正常工作不應超過75°C，新激振器因為有一個跑合過程，故可能溫度略高，但經過運轉8h以后，溫度應穩定下來，如果溫度繼續過高，應檢查油的級別、油位和油的清潔度。

（4）保證迷宮槽內充滿潤滑脂，在灰塵量大的場合下工作，應當更加頻繁地加注油脂。

（5）更換V帶時，應完全松開電機地腳螺栓，方便地將V帶放入帶輪槽內，不允許用棍棒或其他物體撬V帶，V帶的張緊力必須適合，帶輪必須對正，在調整張力后，進行48h工作，再重新調整一次。

（6）激振器與篩箱聯接的螺栓為高強度螺栓，不允許用普通螺栓代替，必須定期檢查緊固情況，每月檢查一次。其中任意一個螺栓松動，也會導致其他螺栓剪斷，引起篩機損壞。

（7）采用環槽鉚釘聯接的地方，允許用高強度螺栓代替，所有接觸面或孔，均應沒有鐵屑、灰、油、銹和毛刺。

（8）采用的高強度螺栓、螺母和墊圈，必須符合《鋼結構用高強度大六角螺栓、大六角螺母、墊圈技術條件》的要求。聯接時施加的扭矩符合下表1-3。

表 1-3 螺栓緊固施加的扭矩

（9）為了防止焊接引起的內應力，一般情況下不允許在現場對篩箱及任何輔助件進行焊接，必須焊接時，應由熟練的操作人員進行。建議采用以下步驟。

a. 為防止裂紋延伸，在裂紋的每一端鉆6mm直徑的孔。

b. 用圓鏟子沿裂紋兩面鏟出坡口。

c. 先預熱60°C左右，用3mm直徑的電焊條（相對應的牌號），并防止任何夾渣和咬肉現象。

d. 磨平兩側突起的焊肉，焊上補強板。

e. 如果需要在篩面托架橫梁上焊接時，所有焊縫應是平行于橫梁，不可橫向焊接。

f. 采用交流電焊接時，篩箱應接地，防止電流通過軸承，否則，易導致軸承的損壞。

（10）火焰切割時，切割面周圍也會產生應力，所以，建議篩箱上的任何附加孔都應該鉆成。

（11）在編織篩網與篩網托架之間，配備有專用的減振橡膠條，如圖1-11所示。為了使篩網達到較長的使用壽命，應使橡膠條恰當?shù)匚挥趦烧咧g，發現損壞的減振橡膠條應及時更換。

圖 1-11 篩網張緊裝置
1—減振橡膠條；2—篩面托架；3—篩箱側板；4—張緊螺栓；
5—導向角鋼螺栓；6—雙孔墊板；7—導向角鋼；8—張緊板；9—篩網；10—中間壓緊扇鋼

（12）更換編織篩網時，應保證篩箱兩側板與篩網鉤子之間有相等的間隙，先緊固中間壓緊扁鋼，同時拉緊張緊板保持篩網表面張力均勻，并用手錘沿全長輕輕敲打，檢查張緊情況。若接觸不好，張力不夠或者不勻，是篩網過早損壞的重要原因之一。

（13）張緊板導向角鋼是可調的，安裝篩網時，應先松開導向角鋼螺栓，使上下可以移動，篩網放妥后，先擰動張緊螺栓，給張緊板一個輕微壓力，然后驅動導向角鋼，直到篩網緊靠在篩面托架上為止，再牢固旋緊導向角鋼螺栓（見圖 1-11 ）。

（14）篩網鉤條長度必須和張緊板長度一致。

（15）當篩網孔徑小于16mm時，篩網需在一端留有搭接用20mm的延長量，如圖1-12所示。（每個篩面有一塊篩網不留該延長量，位于排料端）。

（16）拆卸振動器時，參照圖1-9進行，從外向里逐件謹慎拆卸，避免人為地?fù)p傷零件部件。尤其拆卸平衡輪時，一定要使用拆卸器，如圖1-13所示。

圖 1-12 篩網搭接

圖 1-13 平衡輪拆卸
1—扁鋼；2—拆卸芯桿；3—拆卸螺栓


（17）拆下的零部件應逐件清洗，并仔細檢查，發現損壞，應及時修復或者更換。

（18）按圖1-9裝配振動器。

a. 必須在清潔的操作環境中進行，同時各待裝零件必須清洗干凈，無毛刺，無影響整機性能的損壞。

b. 不允許用大錘直接敲打零件或者強制零件裝配。

c. 所有的螺栓孔一一對正后才能緊固。

d. 如果一個軸承損壞，通常另一個軸承受影響也有損壞，應同時更換。

e. 安裝軸承時，對于 YA140 和 YA170 型軸承座，在座孔內表面一個凸臺。應使軸承緊靠在該臺側面；對于 YA110 型軸承座，為通孔，應使軸承距高外表面6mm 。
f. 安裝O形密封圈的正確方法是滾入環形槽內。
g. 安裝軸承座時，確保放在軸承的底部，為方便安裝，可用兩個長螺栓向軸罩孔內拉軸承座。 h.在密板上安裝密封墊，確保該墊不覆蓋檢查油位回油槽。
i.在密封板與隔離環之間的迷宮槽內盡可能油脂化。
j.安裝密封板在軸承座上時，確保油位檢查孔位于下方。
k.軸固定在激振器內后，檢查軸向?qū)弰恿?，?yīng)在2-4mm。
l.確保油量正確和螺栓緊固程度。

四、備件與易損件

本節是以YA型系列圓振動篩為主編寫，所以備件與易損件仍以YA系列產品為樣本，其他型號的圓振動篩可參考，主要應由制造廠提供使用說明書為準。
對于1-2臺篩子，建議按表1-4所列數量，若有3-6臺篩子，應為表1-4數量的2倍。若有 7-12 臺篩子，應為表 1-4 所列數量的3倍。

表 1-4 備件與易損件
